کلایمر جایگزین داربست نما

دستگاه بالابر كه بنام كلايمر شناخته شده است.

ازدستگاه برای دسترسي به نماي ساختمان هاي بلندمرتبه ، سدها ، پلها ، سيلوها مخازن نفت و … می باشد.
موارد استفاده از کلایمر :
1) تعمير و نگهداري
2) نظافت
3) نقاشي
4) نصب كامپوزيت پنل
5) بازسازي و نماسازي سازه هاي بلندمرتبه
این دستگاه بوسیله موتورهای وینچی با سیم بکسل به دو پایه نگهدارنده وصل می شود .
دو پایه نگهدارنده در بالای ساختمان با چهار سیم بکسل به موتورهای وینچی داخل سبد نصب می شوند .
کلایمر دارای ترمزهای اضطراری در داخل موتورهای وینچی می باشد و سیم بکسل های جداگانه ای جهت ایمنی ، به این ترمزها اتصال یافته اند تا مانع سقوط شوند . از مزایای این سیستم بی خطر بودن آن می باشد.

کلایمر مکانیکی :

در کلایمرهای مکانیکی حرکت سبد با دست انجام میشود .
با چرخاندن وینچ که به سیم های نگهدارنده متصل است ،کلایمر به حرکت درمی آید
بدین شکل سبد به بالا و پایین هدایت می شود .

کلایمر برقی :

در کلایمرهای برقی حرکت سبد با سیستم الکترو موتور انجام می شود .

برای حرکت دادن کلایمر به پایین و بالا از کلیدهای مخصوص حرکت دهنده استفاده می شود .

برای ساختمانها و برج ها هیچ محدودیتی برای استفاده از این دستگاه وجود ندارد.

در اکثر پروژه ها میتوان از این دستگاه استفاده نمود .

کلایمر



کلایمرها عمدتا در دو گروه می باشند :

1- کلایمر پرتابل

این دستگاه ها را مي توان براحتي مونتاژ و دمونتاژ کرد .

از کلایمر پرتابل میتوان بطوردائم يا موقت در يك ساختمان استفاده نمود .

پس از پايان كار دستگاه را جمع آوري و به انبار و يا ساختمان ديگر هدايت كرد .

اين تجهيزات شامل دو بخش اصلي مي باشند :

الف ـ سازه هاي روي بام :

سبد ، وزنه هاي تعادل

ستون

تير يا بازوي مربوط به نقاط آويز

خرك تعادل يا تكيه گاه

بكسلهاي ضدخيز

ب ـ سبدحمل نفرات کلایمر :

الكتروگيربكس و جعبه برق

ترمزهاي اضطراري يا Safety Brakes

كابل برق

سيم هاي بكسل كه از سازه هاي بام آويزان مي گردند

سيستم سنكرونيزور

سيستم قطع برق در ارتفاع معين

سيستم اضافه بار

كابل جمع كن و…

طول بازو در سازه هاي روي بام و تعداد وزنه هاي لازم برای کلایمر در قسمت نيروي مقاوم بستگي به ظرفيت نهايي دستگاه دارد.

نوع الكتروگيربكس متناسب با طول پلت فرم و تعداد نفراتي كه روي آن مشغول بكار هستند انتخاب مي گردد .

معمولاً طول پلت فرم کلایمر ها از 2 متر تا 24 متر متغير مي باشد.

ظرفيت موتورهای کلایمر از 400 كيلوگرم تا 1000 كيلوگرم متفاوتند .

نحوه محاسبه تعداد وزنه لازم برای قسمت نگهدارنده  کلایمر طبق  فرمولاسيون زير محاسبه می گردد :

طول بازوي محرک × نيروي محرك

____________________________  ×    3      =    نيروي مقاوم ( تعداد وزنه ها )

طول بازوي مقاوم



کلایمر

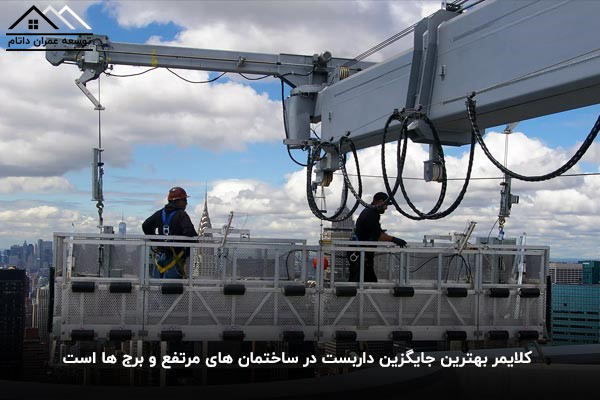

2- سیستم کلایمر

در واقع کلایمر هایی كه براي آسمانخراش ها يا ساختمانهاي بسيار مرتفع طراحي و ساخته مي شوند .

اين نوع از دستگاه علاوه بر حركت عمودي در ارتفاع ساختمان در سطح افق و همچنين در محور Z نيز قابلیت تحرك پذيري بصورت اتوماتيك دارند.

 انواع سیستم کلایمر عبارتند از :

الف ـ سيستم هاي مونو ریل ( Mono Rail )

در اين حالت دور تا دور ساختمان ريل كشي مي گردد.

كل پلت فرم با استفاده از سیستم  Trolley بصورت برقي يا دستي در سطح افقي دور تا دور ساختمان حركت مي نمايد.

کلایمر

منو ریل

ريل كشي این دستگاه مي تواندبه دو صورت انجام شود که عبارت اس از:

روي نماي ساختمان با استفاده از دستگهاي ويژه بنام Wall Mounted Bracket

بر روي كف بام با دستكهايي بنامRoof Mounted Boackets

ب ـ سيستم هاي ماشين روف Free Standing

در اين سيستمها (ماشين روف) حركت افقي دستگاه توسط يك ماشين چرخدار كه بر روي بام حركت مي نمايد تأمين مي شود.

كل پلت فرم از بازوهاي نصب شده روي اين ماشين درسطح نما آويزان مي گردد.

کلایمر

روف کار

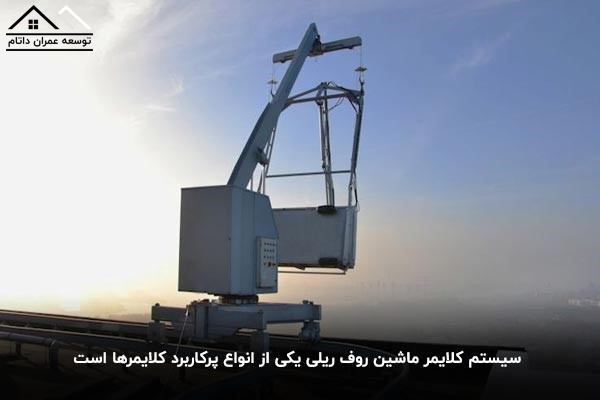

پ ـ سيستم هاي ماشين روف ريلي

كه در واقع تلفيقي از نوع کلایمر ريل دار و ماشين روف مي باشند.

کلایمر

روف کار ریلی

ت ـ سيستم هاي تلسكوپيك

كه در واقع در يك نقطه مركزي روي بام نصب و بوم آنها بصورت تلسكوپيك عقب و جلو ، چپ و راست رفته و در انتهاي آن پلت فرم با تجهيزات مربوطه وصل مي باشد كه قابليت آويزان شدن کلایمر  در نقاط مختلف نما را پيدا مي كنند.

کلایمر

تلسکوپی

  • در دنيا بهترین جایگزین داربست نما براي ساختمانها انواع کلایمر ها می باشند .
  • از آنجائيكه سيستم هاي كلايمر به حالت Suspension يا آويز مي باشند لذا كاركردن بر روي آنها در شرايطي كه سرعت باد بيش از 15 نات باشد توصيه نمي گردد.

این دستگاه را میتوان به دو روش خرید و یا اجاره در پروژها استفاده نمود که  در مقایسه با داربست بسیار مقرون به صرفه خواهد بود.
